ЦІНА ВКАЗАНА ЗА ПОГОННИЙ МЕТР!

ОПИС ТОВАРУ :

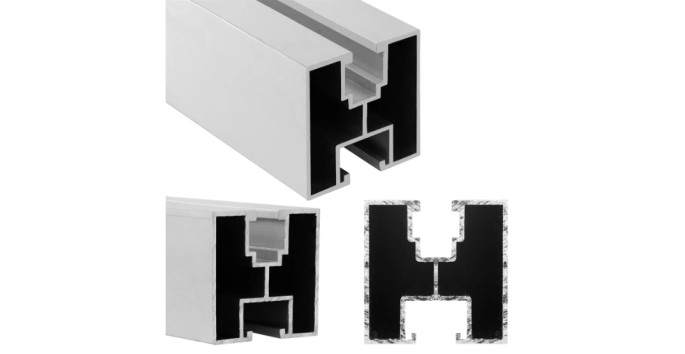

Монтажна шина довжиною 3300 мм, що дозволяє встановити 3 панелі шириною до 995 мм .

Профіль виготовлений з високоякісного алюмінію 6063, T66 , що робить його на 30% міцнішим, ніж стандартні профілі зі сплаву 6060 PA38. Продукт стійкий до погодних умов , тому не втратить своїх властивостей протягом багатьох років.

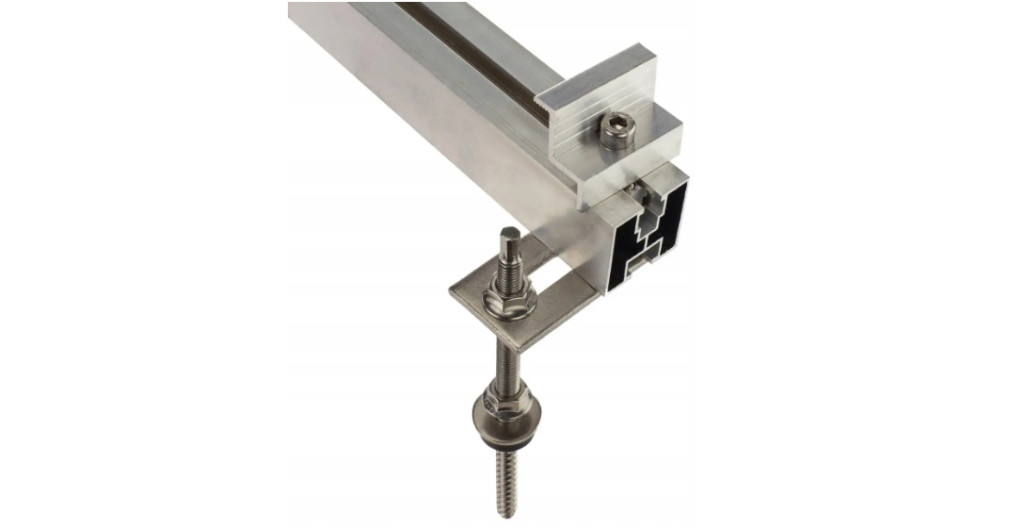

Рейка була адаптована для кріплення фотоелектричних панелей за допомогою середніх і кінцевих застібок. Затискачі кріпляться до верхнього каналу рейки за допомогою шестигранних гвинтів M8 і ковзних ключів M8 (з кулькою або квадратом).

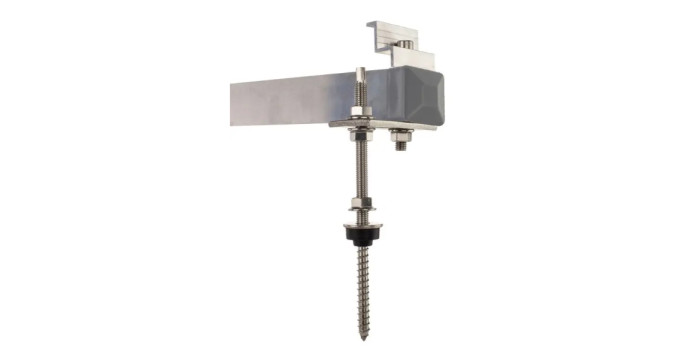

Нижній швелер дозволяє кріпити профіль на: кріпильні адаптери з подвійною різьбою, кріплення на даху, кронштейни або інші елементи кріплення. Монтаж здійснюється за допомогою гвинтів М10 (з шестигранною або Т-подібною головкою) і фланцевих гайок М10.

Специфікація:

• Символ: P4040-207
• Довжина: 3300 мм (±5 мм)
• Розмір секції: 40 х 40 мм
• Матеріал: алюміній (марка 6063, Т66, товщина 1,2 мм)
• Вага: 0,80 кг/м
• Верхній канал: розсувний ключ M8 (квадратний або з кулькою)
• Нижній канал: для гвинта М10 (з шестигранною або Т-подібною головкою)

застосування

Правильний монтаж фотоелектричних панелей на даху вимагає використання ряду тісно підігнаних елементів. Елементи кріплення для фотоелектричних панелей відрізняються в залежності від даху, на якому планується розмістити конструкцію. Причому у випадку з односхилим дахом елементи підбираються ще й за типом покрівельного покриття. Представлений продукт можна використовувати для створення наступних монтажних конструкцій:

• Для плоского даху
• Для односхилого даху - металочерепиця, бітумна черепиця
• Для односхилого даху - керамічна черепиця
• Для похилого даху - гладка черепиця
• Для односхилого даху - металевий лист, скріплений стоячим фальцем

Нижче ви знайдете детальні пункти, які потрібно виконати для кожного із згаданих типів.

Конструкція плоского даху

Монтажна конструкція, що дозволяє монтувати фотоелектричні панелі на плоский дах. Для досягнення досить високого виходу електроенергії фотоелектричні панелі необхідно монтувати під кутом відносно кута падіння сонячного світла. У польських умовах оптимальний кут установки сонячних панелей становить приблизно 30°, що у випадку плоских дахів вимагає використання спеціальних опорних конструкцій. Плануючи установку фотоелектричних панелей на плоскому даху, крім максимізації виходу електроенергії, слід також враховувати такі аспекти, як: належний захист конструкції від поривів вітру, несучу здатність даху, кількість панелей.

Необхідні елементи монтажної конструкції:

Приклад для панелі зі стандартною висотою рами (35 мм).

• Монтажна шина P4040-207
• Кронштейн низький трикутний TD-30
• Гвинт дворізний DG10-200/250
• З'єднувач профілю L-12
• Центральна пряжка КС-1
• Кінцева пряжка КК-35
• Болт M10-25 з шестигранною головкою або трійник M10-25
• Фланцева гайка NK10
• Гвинт M8-25 під шестигранник
• Квадратний ключ (гайка) WK8 або ковзний ключ з кулькою WP8

Конструкція скатного даху - металочерепиця, бітумна черепиця

Монтажна конструкція, що дозволяє встановити фотоелектричні панелі на похилий дах, покритий металочерепицею або бітумною черепицею. При встановленні фотоелектричних панелей на похилому даху з міркувань безпеки неможливо встановлювати осередки під кутом, відмінним від нахилу даху. Металочерепиця є одним з найпопулярніших видів покрівлі в Польщі. Встановлення фотоелектричних панелей на похилий дах, покритий нею, не становить великої проблеми.

Необхідні елементи монтажної конструкції:

Приклад для панелі зі стандартною висотою рами (35 мм).

• Монтажна шина P4040-207
• Гвинт дворізний ДГ10-200/250 з перехідником АМ-1
• З'єднувач профілю L-12
• Центральна пряжка КС-1
• Кінцева пряжка КК-35
• Болт M10-25 з шестигранною головкою або трійник M10-25
• Фланцева гайка NK10
• Гвинт M8-25 під шестигранник
• Квадратний ключ (гайка) WK8 або ковзний ключ з кулькою WP8

Конструкція скатного даху - керамічна черепиця

Монтажна конструкція, що дозволяє встановити фотоелектричні панелі на похилий дах, покритий керамічною черепицею. При встановленні фотоелектричних панелей на похилому даху з міркувань безпеки неможливо встановлювати осередки під кутом, відмінним від нахилу даху. Монтаж фотоелектричних панелей на даху, покритому керамічною черепицею, вимагає використання додаткового елемента, який являє собою стандартний кронштейн для черепиці, який кріпиться до крокв даху. До ручок прикручуються монтажні профілі, до яких в свою чергу кріпляться панелі.

Необхідні елементи монтажної конструкції:

Приклад для панелі зі стандартною висотою рами (35 мм).

• Монтажна шина P4040-207
• Тримач плитки T1
• З'єднувач профілю L-12
• Центральна пряжка КС-1
• Кінцева пряжка КК-35
• Болт M10-25 з шестигранною головкою або трійник M10-25
• Фланцева гайка NK10
• Гвинт M8-25 під шестигранник
• Квадратний ключ (гайка) WK8 або ковзний ключ з кулькою WP8

Похила конструкція даху - однотонна черепиця

Монтажна конструкція, що дозволяє встановити фотоелектричні панелі на похилий дах, покритий однотонною черепицею. При встановленні фотоелектричних панелей на похилому даху з міркувань безпеки неможливо встановлювати осередки під кутом, відмінним від нахилу даху. При установці фотоелектричних панелей на скатну покрівлю, покриту однотонною черепицею, використовуються додаткові кронштейни, адаптовані до даного типу покрівлі. Вони кріпляться до крокв після зняття верхнього шару черепиці, а до тримачів кріпляться монтажні рейки.

Необхідні елементи монтажної конструкції:

Приклад для панелі зі стандартною висотою рами (35 мм).

• Монтажна шина P4040-207
• Тримач коропового вудилища К1
• З'єднувач профілю L-12
• Центральна пряжка КС-1
• Кінцева пряжка КК-35
• Болт M10-25 з шестигранною головкою або трійник M10-25
• Фланцева гайка NK10
• Гвинт M8-25 під шестигранник
• Квадратний ключ (гайка) WK8 або ковзний ключ з кулькою WP8

Конструкція скатного даху - металевий лист, скріплений стоячим фальцем

Монтажна конструкція, що дозволяє встановлювати фотоелектричні панелі на похилий дах, покритий листовим фальцем. При встановленні фотоелектричних панелей на похилому даху з міркувань безпеки неможливо встановлювати осередки під кутом, відмінним від нахилу даху. Конструкція для монтажу фотоелектричних панелей на дах за допомогою листового металу, скріпленого фальцем, кріпиться безпосередньо до покрівельного покриття. Додатковим елементом, що використовується в цій системі, є т.зв підгин ручки.

Необхідні елементи монтажної конструкції:

Приклад для панелі зі стандартною висотою рами (35 мм).

• Монтажна шина P4040-207
• Ручка R1
• З'єднувач профілю L-12
• Центральна пряжка КС-1
• Кінцева пряжка КК-35
• Болт M10-25 з шестигранною головкою або трійник M10-25
• Фланцева гайка NK10
• Гвинт M8-25 під шестигранник
• Квадратний ключ (гайка) WK8 або ковзний ключ з кулькою WP8
